適用對象：
本機適合包裝生活日用品、文具、小五金、化妝品、藥品等泡罩包裝。包裝物如：牙刷、筆、固體膠、潤唇膏、筆、膠水、插座、軸承、剎車片、針劑等包裝，從而提高產品檔次。
性能特點：
該設備采用人機界面，PLC控制，編碼器支持，觸摸屏操作，自動計數，行程可調，精確方便，變頻無極調速，機器運行穩定，可適用各種大小不同規格的紙塑包裝，操作方便，經久耐用，清潔衛生，并備有安全急停裝置能確保生產中的的應急措施，增加了操作安全系數，使用該設備可以節省材料，節約人工、提高生產效率，是目前最理想的包裝設備。
|
主要技術參數 |
|
|
設備名稱 |
紙塑包裝機 |
|
設備型號 |
YL-350A |
|
主要技術參數 |
生產能力:10-15次/分 |
|
使用包裝材料及規格 |
紙卡：寬350mm 厚300-350克； PVC最大寬350mm 厚0.25-0.40mm |
|
行程可調范圍 |
50mm - 230mm |
|
包裝效率 |
(視包裝物面積而定) |
|
包裝范圍 |
適用于 日用品、小五金、化妝品、文具等類。 |
|
主要功能 |
行程可調裝置 模具壓板定位裝置 對版加熱裝置 伺服牽引 成品沖切輸出 |
|
最大成型深度 |
40mm |
|
最大成型面積（mm2) |
345×220×40mm |
|
電源規格 |
三相380V 50Hz-60Hz |
|
總用電功率（kW） |
11KW |
|
壓縮空氣壓強（MPa) |
0.6-0.8MPa |
|
壓縮空氣耗量（m3/h) |
≥1m3/min |
|
冷卻水耗量（m3/h) |
制冷循環冷卻水 |
|
噪聲（dB) |
60-70dB |
|

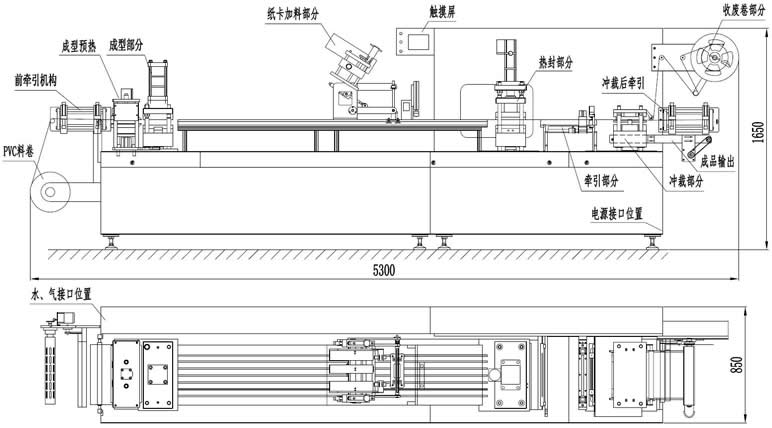

外形尺寸（L×W×Hmm) |
5300×900×1650mm |
|
重量 |
1800kg |
|
電 器 配 置 清 單 |
||||
|
序號 |
產品名稱 |
規格及型號 |
制造產地 |
備 注 |
|
1 |
PLC主機 |
ST40 |
西門子 |
|
|
2 |
PLC通訊模塊 |
D016 |
西門子 |
|
|
3 |
PLC輸出模塊 |
A01 |
西門子 |
|
|
4 |
觸摸屏 |
TK6071iQ |
臺灣威倫 |
|
|
5 |
變頻器2.2KW |
MS300 |
施耐德 |
|
|
6 |
伺服電機 |
GYB751D5-RC2 |
臺達 |
|
|
7 |
伺服驅動 |
RYH751F5-VV2 |
臺達 |
|
|
8 |
編碼器 |
E6B2-CW26C 24V |
歐姆龍 |
|
|
9 |
溫度模塊 |
Px/Tx-6 |
國產 |
|
|
10 |
開關電源 |
100W/DC24V |
明偉 |
|
|
11 |
固態繼電器 |
SSR-40DA |
國產 |
|
|
12 |
小型繼電器 |
DC24V/2P |
國產 |
|
|
13 |
接近開關 |
PSE17-5DN |
國產 |
|
|
14 |
光電開關 |
BJ50-BDT |
國產 |
|
|
15 |
按鈕開關 |
ZB2-BE-101 |
國產 |
|
|
16 |
急停開關 |
ZB2-BS54C |
國產 |
|
|
17 |
組合開關 |
LW30-20/4P |
國產 |
|
|
18 |
主電機 |
YX3-100L1-4 2.2KW |
上海力超 |
|
|
19 |
收廢電機 |
4RK25GN-CZ/4GN-18-K |
邁力 |
|
|
20 |
輸送電機 |
51K50GN-C |
邁力 |
|
|
21 |
電磁閥 |
4V210-08 DC24V |
亞德客 |
|
|
22 |
|
|
|
|
|
裝 箱 清 單 |
||||
|
序號 |
名 稱 及 規 格 |
單位 |
數量 |
備 注 |
|
1 |
YL-350A紙塑包裝機 |
臺 |
1 |
|
|
2 |
搖手柄 |
只 |
1 |
|
|
3 |
銅絲刷、鋼絲刷 |
把 |
各1 |
|
|
4 |
滾輪 |
只 |
1 |
|
|
5 |
滾針:5×45 |
只 |
18 |
|
|
6 |
鋼絲鉗、尖嘴鉗 |
把 |
各1 |
|
|
7 |
螺絲刀“一字”、“十字” |
把 |
各1 |
|
|
8 |
內六角扳手:4、5、6、8、10、12、14mm |
把 |
各1 |
|
|
9 |
活動扳手:8寸、10寸 |
把 |
各1 |
|
|
10 |
壓力油壺 |
只 |
1 |
|
|
11 |
小油石 |
粒 |
1 |
|
|
12 |
成形密封圈 |
只 |
3 |
|
|
|
|
|
|
|
|
|
技 術 文 件 |
|
|
|
|
1 |
DZP-350A紙塑包裝機說明書 |
份 |
1 |
|
|
2 |
產品出廠合格證 |
份 |
1 |
|
|
3 |
變頻調速器說明書 |
份 |
1 |
|
